Introducción
Cuando el diseño del instrumento haga imposible la utilización de un pickup debajo del puente o si vamos a utilizar una salida eléctrica muy de tanto en tanto, el pickup
de contacto es la solución pues nos permite obtener una señal eléctrica sin manipular lo más mínimo el instrumento ya que es suficiente adherirlo en el puente o superficie vibrante y asunto resuelto.
Mostramos, pues, en esta página los resultados obtenidos en el diseño de un transductor o pickup universal,
especialmente concebido para ser utilizado con diversos instrumentos musicales, tales como guitarras acústicas o clásicas, violonchelos, contrabajos, incluso sitar y otros instrumentos exóticos, utilizando como elemento activo
titanato de bario convenientemente preparado.
Reconocemos que la electrificación de los instrumentos musicales siempre ha tenido sus defensores y detractores. Nosotros no vamos a entrar en polémicas al respecto, casi siempre
estériles. El verdadero interés que nos ha movido a diseñar este dispositivo ha sido obtener una señal eléctrica fiel al sonido original del
instrumento para ser simplemente amplificada o, también, convenientemente procesada, tanto analógica como
digitalmente, con el objeto de obtener nuevos timbres y sonoridades con la ayuda de los más diversos dispositivos electrónicos actuales. Todo ello, sin micrófonos y, por lo tanto, sin reverberaciones, ni resonancias indeseables a causa de las condiciones
acústicas del local de audición.
El pickup TB45 se ha concebido como un sensor universal adaptable a cualquier instrumento musical que disponga de una superficie vibrante. Por ejemplo:
guitarra acústica, guitarra clásica, guitarra flamenca, sitar, surbahar, laud, mandolina, violín, viola, violonchelo,
contrabajo, etc.
|
La corrección mecánica de la respuesta de frecuencia
En nuestros diseños, la base de la transducción es el titanato de bario. Las gráficas que presentamos
a continuación nos muestran que, en una cerámica más sustrato de tamaño medio,
al margen de pequeñas resonancias bastante débiles en la parte
superior del espectro de audio, fáciles de corregir, aparecen, también, una o dos fuertes resonancias y sus correspondientes antirresonancias con
un alto factor Q en la zona de las medias frecuencias.
En la gráfica de impedancia adjunta pueden observarse estas resonancias y antiresonancias
reflejadas en la parte eléctrica de una típica cerámica vibrando en el aire sin soporte ni amortiguamiento mecánico.
Estas resonancias aparecen, también, en la curva de respuesta, un tanto desplazadas según el tipo de soporte utilizado para obtener la gráfica
imposibilitando su utilización en el campo musical, tal como podemos ver en la siguiente curva de respuesta.
|
¡Respuesta no admisible para la Música!
|
Para realizar la medición anterior, no hemos aplicado ninguna técnica de amortiguamiento o corrección.
Las curvas fueron realizadas con un analizador de espectros y barrido logarítmico ajustando su ancho de banda de 50Hz a 15KHz.
Realizando un diseño con las adecuadas medidas y escogiendo los materiales adecuados, tanto para el elemento activo como, también,
para el sustrato, además de utilizar un buen sistema de amortiguamiento, en este caso, caucho sintético, podimos desplazar

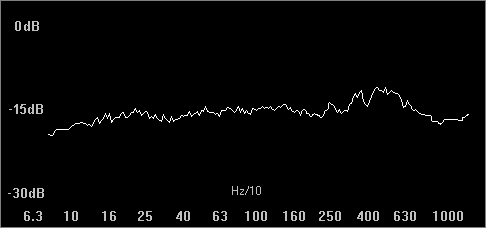

y/o atenuar las resonancias propias y conseguir una buena respuesta de frecuencia. La gráfica siguiente nos muestra la curva de respuesta de nuestro pickup, una vez
montado en su habitáculo y corregidas sus resonancias. Es una curva totalmente apta para utilizar con fines musicales.
|
¡Respuesta correcta para la Música!
La amplificación y el procesamiento de la señal eléctrica
Con el pickup podemos obtener una señal eléctrica fiel, la cual, podrá ser amplificada, o también, procesada con los adecuados dispositivos
para modificar el típico sonido del instrumento.
Tu puedes realizar, en cualquier instrumento musical, experimentos para encontrar nuevos timbres sonoros,
sólo necesitas poseer un pickup para recoger la señal y enviarla a un aparato procesador que presente alta impedancia de entrada.
|
Alternativas de conexión
La señal de salida del pickup podemos enviarla a un amplificador o mesa de mezclas donde podrá ecualizarse según el modo convencional.

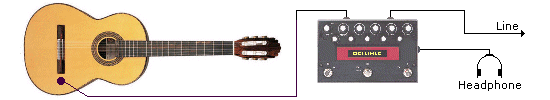

En vez de llevar la señal directamente al amplificador o mezcla final, el músico puede optar por tener a su lado el control del sonido utilizando, para ello, un ecualizador/procesador de efectos
con salida de línea y auricuales.
|
La pastilla pickup para la guitarra clásica y cuerda frotada.
|
En definitiva, El pickup o pastilla TB45 de T.A.V. es una excelente alternativa para aquellos musicos
que deseen electrificar su instrumento de forma eventual, sea éste de la familia de la guitarra o cuerda frotada tal
como el violín, viola, violonchelo o contrabajo.
|
|
Por su buena respuesta, alta señal de salida y excelente precio de venta,
es el pickup ideal para los músicos que no desean realizar grandes inversiones en este tipo de productos pero tampoco quieren perder calidad.

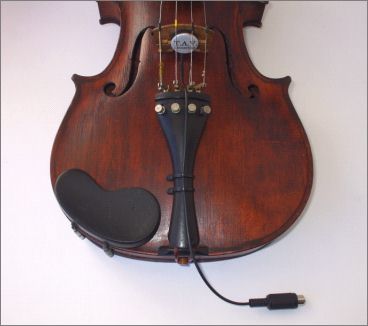

El conector de salida puede dejarse al aire, tal como podemos ver en la foto. También, puede fijarse sobre el cordal o en un costado del instrumento.
|
